Блок входов и нагрузок БВН1.1

Основные особенности
  • 6 силовых выходов, рассчитанных на индуктивную нагрузку и защищенных от КЗ
  • 16 дискретных входов
  • 4 аналоговых входа
  • цифровой интерфейс передачи данных
  • 6 силовых выходов, рассчитанных на индуктивную нагрузку и защищенных от КЗ
  • 16 дискретных входов
  • 4 аналоговых входа
  • цифровой интерфейс передачи данных

Предназначен для коммутации активных и индуктивных нагрузок, а также для обработки аналоговых и дискретных входных сигналов.

Применяется в составе приборов безопасности для управления электромагнитными клапанами, измерения сигналов с аналоговых датчиков и обработки состояния концевых выключателей.

Основные технические данные

Количество дискретных входов
  • на 2 состояния (разомкнут, замкнут на «массу»)
    1
    • на 3 состояния (разомкнут, замкнут на «+», замкнут на «массу»)
      15
      Аналоговые входы
      • количество, шт.
        4
        • диапазон измерения сопротивления, Ом
          от 20 до 900
          Силовые выходы
          • количество, шт.
            6
            • максимально допустимый ток каждого выхода, А
              4
              • максимально допустимый суммарный ток всех выходов, А
                16
                Тип интерфейса связи цифровой последовательный на основе ISO 9141
                Напряжение питания, В от 8 до 32
                Потребляемый ток, А, не более 0,02
                Максимально допустимый ток нагрузки, А 4
                Диапазон температур, °C
                • рабочих
                  от минус 40 до +65
                  • предельных
                    от минус 60 до +80
                    Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP52
                    Допустимые вибрационные нагрузки, не более
                    • максимальное ускорение, м/с2
                      50
                      • в диапазоне частот, Гц
                        от 50 до 200
                        Допустимые ударные нагрузки, м/с2, не более 100
                        Габаритные размеры, мм, не более 155 × 146 × 63
                        Масса, г, не более 680

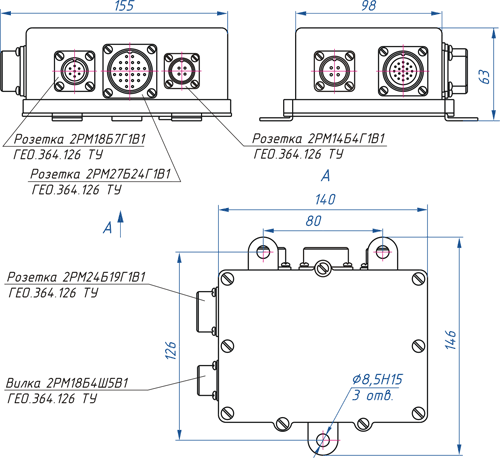

                        Габаритные и присоединительные размеры

                        Габаритные размеры БВН1.1
