Датчик перемещения и угла наклона БСМ

Основные особенности
  • измерение перемещения до 50 м
  • автоматическое сматывание провода посредством внутренней пружины
  • встроенный датчик угла наклона
  • цифровой интерфейс передачи данных
  • наличие дискретного входа

Предназначен для применения в системах безопасности строительно-дорожной техники. Используется для измерения длины и угла наклона телескопической стрелы грузоподъемного крана.

Выполняемые функции

  • измерение линейного перемещения прямолинейно движущихся объектов;
  • подвод электрической энергии к прямолинейно перемещающимся объектам;
  • измерение угла наклона относительно гравитационной нормали.

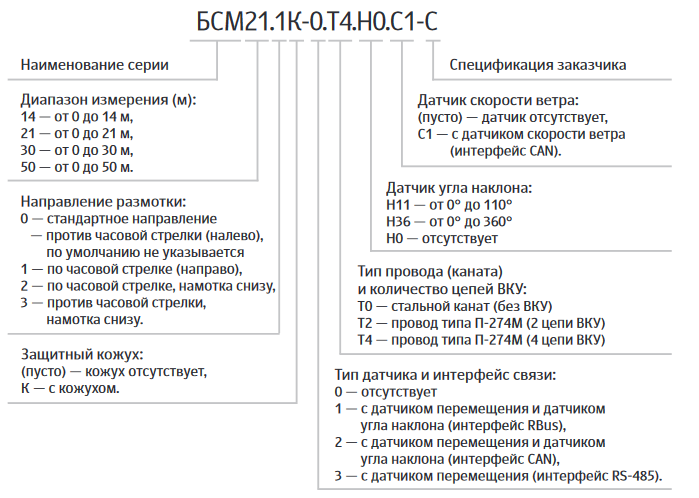

Система обозначения моделей

    БСМ   50 . 1 - 1   .Т0   .Н11 С
Наименование серии                                             Спецификация заказчика (может отсутствовать)
Диапазон измерения (м)                                             Датчик угла наклона
H11 — от 0° до 110°
Н36 — от 0° до 360°
H0 — отсутствует
Направление размотки
0 — стандартное направление — против часовой
стрелки (налево), по умолчанию не указывается
1 — по часовой стрелке (направо)
2 — по часовой стрелке, намотка снизу

Датчик перемещения
1 — с датчиком перемещения
0 — отсутствует
                          Тип провода (каната) и количество цепей ВКУ
ТО — стальной канат (без ВКУ)
Т2 — провод типа П-274М (2 цепи ВКУ)
Т4 — провод типа П-274М (4 цепи ВКУ)

Основные технические данные

Диапазон измерения, м от 0 до 50
Погрешность измерения перемещения от рабочего диапазона, м, не более ±0,75%
Диапазон измерения угла наклона, град. от 0 до 360
Погрешность измерения угла наклона, град., не более ±0,5
Тип выходного сигнала цифровой последовательный на основе ISO 9141
Электрическое соединение AMP Superseal 1,5
Напряжение питания, В от 10 до 32
Потребляемый ток, А, не более 0,02
Максимально допустимый ток нагрузки, А 1
Диапазон температур, °C
  • рабочих
    от минус 40 до +55
    • предельных
      от минус 50 до +65
      Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP56
      Допустимые вибрационные нагрузки, не более
      • максимальное ускорение, м/с2
        50
        • в диапазоне частот, Гц
          от 50 до 250
          Допустимые ударные нагрузки, м/с2, не более 150
          Габаритные размеры, без учёта элементов крепления, мм, не более
          • БСМ4
            148х123х58,5
            • БСМ14
              214х214х141
              • БСМ21
                370х325х175
                • БСМ30
                  446х401х175
                  • БСМ50
                    446х375х244
                    Масса, кг, не более
                    • БСМ4
                      2
                      • БСМ14
                        9
                        • БСМ21
                          16
                          • БСМ30
                            25
                            • БСМ50
                              38

                              Габаритные и присоединительные размеры датчика перемещения серии БСМ

                              БСМ4-Х.Т0.Н0-ХХ

                              БСМ14-Х.Т2.ХХ-ХХ

                              БСМ21-Х.Т2.ХХ-ХХ

                              БСМ30-Х.Т2.ХХ-ХХ

                              БСМ50-Х.Т2.ХХ-ХХ

                              Техническое описание датчиков перемещения серии БСМ
                              PDF, 225 Кб
                              Инструкция по монтажу и настройке БСМ14 и БСМ8
                              PDF, 225 Кб
