Блок питания БПУ27.1

Основные особенности
  • преобразование ~220В 24В
  • два сильноточных высоковольтных реле-пускателя
  • защита выхода от перегрузки и короткого замыкания
  • пылезащищенное исполнение
  • винтовые разъемы
  • преобразование ~220В 24В
  • два сильноточных высоковольтных реле-пускателя
  • защита выхода от перегрузки и короткого замыкания
  • пылезащищенное исполнение
  • винтовые разъемы

Предназначен для работы в составе приборов безопасности грузподъемных кранов и служит для понижения и выпрямления напряжения ~220В для питания блока индикации и датчиков прибора безопасности, а также для коммутации (блокировки) двух внешних цепей исполнительных устройств.

Блок состоит из трансформаторной схемы нестабилизированного источника постоянного тока с защитой выхода и двух сильноточных реле-пускателей, предназначенных для коммутации переменного тока до 5А напряжением до ~380В, что позволяет непосредственно коммутировать (блокировать) цепи питания мощных исполнительных устройств крана.

Конструкция блока состоит из прочного металлического корпуса и имеет пылезащищенное исполнение. Подключение внешних цепей осуществляется посредством винтовых разъемов, обеспечивающих защиту высоковольтных контактов от случайного прикосновения и внешних воздействий. В целях безопасности и удобства подключения высоковольтные силовые и низковольтные сигнальные разъемы расположены на разных сторонах блока.

В блоке также предусмотрены выключатель питания для отключения при необходимости питания прибора безопасности и светодиодный индикатор, позволяющий оперативно контролировать наличие выходного напряжения.

Основные технические данные

Входное напряжение, В ~220±10%
Номинальное выходное нестабилизированное напряжение, В 24
Диапазон выходного напряжения, В от 20 до 30
Максимальное коммутируемое напряжение, В ~380
Максимальный коммутируемый ток, А 5
Количество пускателей для размыкания цепей 2
Диапазон температур, °C
  • рабочих
    от минус 40 до +65
    • предельных
      от минус 60 до +80
      Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP52
      Допустимые вибрационные нагрузки, не более
      • максимальное ускорение, м/с2
        50
        • в диапазоне частот, Гц
          от 50 до 200
          Допустимые ударные нагрузки, м/с2, не более 100
          Габаритные размеры, мм, не более 281 × 186 × 104
          Масса, кг, не более 4,4

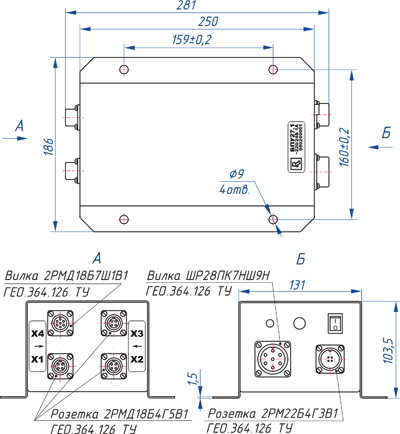

          Габаритные и присоединительные размеры
