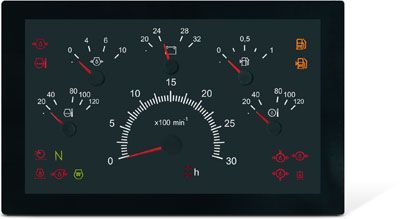

Панель приборов ПП7.1

Основные особенности
  • надежные и высокоточные приводы указателей
  • светодиодная подсветка шкал и стрелок указателей
  • встроенный счетчик времени наработки
  • надежные и высокоточные приводы указателей
  • светодиодная подсветка шкал и стрелок указателей
  • встроенный счетчик времени наработки

Предназначена для контроля и индикации режимов работы агрегатов автотракторной техники.

Обеспечивает измерение и индикацию:

  • давления масла в системе смазки двигателя — до 10 кПа;
  • температуры масла в трансмисии — от 20 до 120 °С;
  • температуры охлаждающей жидкости двигателя — от 20 до 120 °С;
  • уровня топлива в баке;
  • частоты вращения коленчатого вала двигателя (тахометр) — до 3000 об./мин;
  • напряжения бортовой сети — от 20 до 32 В;
  • времени наработки машины — до 99999 час.

Содержит контрольные лампы соответствующего цвета, отображающие:

  • снижение давления в системе смазки двигателя ниже предельно допустимого;
  • повышения температуры охлаждающей жидкости выше предельно допустимой;
  • включение обогрева топлива;
  • снижение уровня топлива меньше резервного;
  • падение давления масла в гидротрансформаторе на входе;
  • падение давления масла в гидротрансформаторе на выходе;
  • снижение давления масла в трансмиссии;
  • засорение масляного фильтра гидросистемы;
  • засорение воздушного фильтра двигателя;
  • засорение масляного фильтра двигателя;
  • падение давления масла в турбокомпрессоре;
  • нейтральное положение рычага переключения передач;
  • включение электрофакельного подогрева двигателя.

Конфигурация, состав, пределы измерений указателей, а также количество и цвет свечения контрольных ламп могут быть изменены по требованию заказчика.

Основные технические данные

Рабочий диапазон напряжений, В от 20 до 32
Количество подключаемых аналоговых резистивных датчиков 3
Максимальная частота на входе для измерения частоты вращения двигателя, кГц 5
Количество контрольных ламп:
  • с замыканием на плюс бортовой сети
    3
    • с замыканием на массу
      10
      Режим работы по ГОСТ 3940-84 продолжительный S1
      Диапазон температур, °С
      • рабочих
        от минус 40 до +55
        • предельных
          от минус 50 до +65
          Степень защиты от внешних воздействующих факторов по ГОСТ 14254 IP52
          Допустимые вибрационные нагрузки, не более
          • максимальное ускорение, м/с2
            50
            • в диапазоне частот, Гц
              от 50 до 200
              Допустимые ударные нагрузки, м/с2, не более 100
              Габаритные размеры, мм, не более 305 × 192 × 70
              Масса, кг, не более 1,8
              Панели приборов ПП7.1 устанавливаются на бульдозеры ЧТЗ-Уралтрак Б11
              Техническое описание панели приборов ПП7.1
              PDF, 270 KB
